小米從航空航天等行業中汲取靈感，展示了下一代散熱技術Loop LiquidCool Technology。Loop LiquidCool 技術將使用一種稱為“毛細管效應”的效應，抽取液體冷卻劑并將其直接輸送到熱源，使液體蒸發，然后將熱量分散到較冷的部分，使冷卻劑冷凝并捕獲熱量。 “單向閉環通道”中的過剩。小米的新技術產生高達兩倍的冷卻能力，并且還被吹捧為冷卻智能手機的效率極高。新的 Loop LiquidCool 技術應該會在 2022 年下半年左右開始出現。

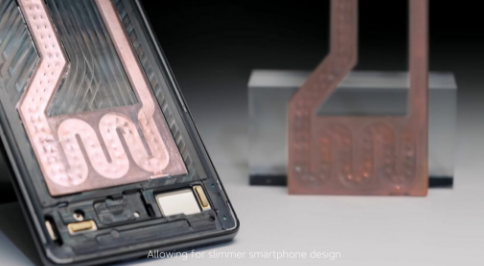

這項新技術采用環形熱管系統，該系統由蒸發器、冷凝器、再填充室以及氣體和液體管道組成。蒸發器放置在熱源處，當智能手機處于高工作負載時，其制冷劑會蒸發成氣體。然后氣體和氣流擴散到冷凝器，在那里氣體再次冷凝成液體。這些液體通過再填充室中的細小纖維被吸收和收集 - 再填充蒸發器 - 使其成為一個自我維持系統。

小米采用類似的 VC 液冷工藝，獨特的外形是效率方面的最大差異。標準 VC 系統不為液體和氣體提供單獨的通道。事實上，在極端工作負載下，氣體的高溫和液體的低溫往往相互矛盾。該公司最新的泵設計提供了“具有特殊氣管設計”的“環形泵”，可將空氣阻力降低高達 30%，但提供高達 30% 的“最大傳熱能力”。一個完整的 100%。

單向循環是散熱的關鍵

為確保單向高效循環，在再填充腔內實施特斯拉閥結構至關重要。特斯拉閥是一種單向閥，它允許液體通過蒸發器，同時阻止氣體向錯誤方向移動。這允許在整個系統中的氣體/液體循環的更高效率。

由于特斯拉閥的單向循環、氣液分離和低耐熱氣管，靈活的外形也使得采用和堆疊 Loop LiquidCool 技術成為任何類型的內部設計。例如，方形環將為電池、相機模塊等提供更多空間。
