在北方地區，暖氣片有著廣泛的使用人群，今天我們就一起來看看暖氣片安裝示意圖，了解下有關安裝的常識。

土暖氣自然循環安裝法土暖氣安裝的管道要有一定的坡度，暖氣片和鍋爐之間要有一定的高差，一般是在0.5米以上，管道的直徑一般在DN-25和DN--40兩種，最遠端一般不應超過15米.優點：可以完全的靠土暖氣自然循環的方法達到取暖的效果。缺點：上下溫差較大，暖氣片的高度安裝不能太低，不美觀。

土暖氣增加暖氣循環泵法這種方法是在土暖氣自然循環的安裝基礎上，在上水管道的出水口處加裝暖氣循環泵，以達到了良好的循環效果，在經常停電的地區也可安全的使用。

土暖氣全自動泵循環安裝方法土暖氣全自動泵循環安裝方法是把暖氣片換成地?zé)峁艿馈?yōu)點：暖氣片可以完全的放在地面.沒有必要和暖氣爐之間存在一定的高差，也可以做到良好的暖氣循環效果，安裝方便快捷.取暖效果顯著，美觀。缺點：完全靠循環泵，在經常停電的地區是無法使用。

對地面或者墻壁進行開槽。為了埋藏暴露在外的管線，施工隊伍須在墻壁和地面上開槽，槽的深度或者寬度，需要專門的安裝人員，集合實際進行處理。

鋪設管路并護卡槽。根據前期散熱片定位的位置開槽鋪設支管，根據客戶需求可在支管鋪設鋼槽對管道進行保護，系統封閉注水打壓。

安裝集分水器。分、集水器是由分水器和集水器組合而成的水流量分配和匯集裝置。分水器安裝要保持水平，安裝完畢后要擦拭干凈。

對暖氣片系統進行壓力試驗。這是暖氣片安裝步驟中非常重要的一步，具體操作為：關閉主管連接閥門，開啟散熱器進水閥用試壓設備來測試，實驗壓力應為正常使用壓力的1.5倍，且不小于整個小區管網的實驗壓力，3-5分鐘無滲漏為合格。

按照裝修進度進行。散熱片施工與水電施工同步進行，以免影響施工進度。

安裝暖氣片。將暖氣片平穩放置，將閥門連接件與進出水口閥門連接在一起，使用水平尺測量暖氣片是否平直，管路安裝是否符合要求，然后使用管鉗加固擰緊連接件。

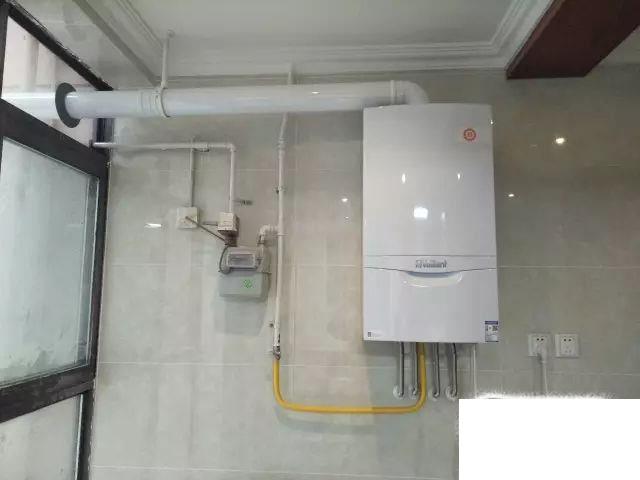

安裝掛壁爐。壁掛爐與煤氣表、煤氣灶的水平距離應大于300㎜，壁掛爐上方不得有電力明線與電器設備，壁掛爐與電器設備的凈距離應大于300㎜，壁掛爐附近不得擺放易爆物品及其他揮發性危險品。安裝時將煙道向下傾斜2°或3°，以防冷凝水等進入壁掛爐內部。

對暖氣片整個系統進行檢查驗收。通常在更換施工時，工人會在管道上預留閥門，裝好后應該進行沖壓試驗，證明沒有跑，冒、滴、漏的地方才可完成驗收。

暖氣片系統安裝完成。整個暖氣片安裝步驟全部完成。

實地測量，方案設計。測量房屋面積、選定安裝位置、勘察水質等，設計出安裝方案。

鋪設管路。直接按照設計方案中預定的方式鋪設好管路。將鋪設好的管道一一連接、焊接，布管線路一般在吊頂、踢腳線等隱蔽位置，安裝與墻面顏色相近的扣板，管道鋪設盡量不要影響到室內裝修，合理設計不要占用太多的空間。

打壓測試。測試管路的承壓情況，保證整個采暖系統不會在使用中漏水、崩裂。

暖氣片安裝。暖氣片和壁掛爐的安裝在用戶家的墻壁粉刷好后，或者壁紙貼完后再進行安裝，防止墻壁粉刷中對暖氣造成損壞。

安裝壁掛爐。位置要確定好。

打壓檢測。測試暖氣對于水流的承壓力，裝好后需要進行打壓試驗，防止在使用中出現跑、冒、滴、漏等問題，對暖氣片整個系統進行檢查驗收。

暖氣系統安裝完成。對整個采暖系統進行檢查。
