構造邊緣構件

邊緣構件分為約束邊緣構件和構造邊緣構件兩類。在結構施工圖紙中，約束邊緣構件用YBZ表示，而構造邊緣構件用GBZ表示。

根據國家標準《建筑抗震設計規范》（GB50011-2010）（2016年版），抗震墻也就是剪力墻兩端和剪力墻的洞口兩側應設置邊緣構件，邊緣構件包括暗柱、端柱和翼墻。下面這張照片中箍筋密集的地方就是剪力墻轉角處的暗柱，一種非常典型的邊緣構件。

而邊緣構件又分為兩類：約束邊緣構件和構造邊緣構件。

抗震墻墻肢的塑性變形能力和抗地震倒塌能力，與縱向配筋、截面形狀、截面相對受壓區高度、軸壓比、墻兩端的約束范圍、約束范圍內的箍筋配箍特征值有關。

當剪力墻墻肢截面相對受壓區高度或軸壓比達到一定值時，就需設置約束邊緣構件，使墻肢端部成為箍筋約束混凝土，具有較大的受壓變形能力（但是要滿足軸壓比的限值）。

而對于剪力墻墻肢截面相對受壓區高度或軸壓比比較小的情況，就不需要設置約束邊緣構件，只需要按照構造要求設置邊緣構件，即構造邊緣構件。

所以，約束邊緣構件比構造邊緣構件設置條件更嚴格，標準更高，也可以將約束邊緣構件認為是特殊的構造邊緣構件。

具體來說，約束邊緣構件要在以下兩種情況下設置：

1、抗震等級為一、二、三級，底層墻肢底截面的軸壓比超過《建筑抗震設計規范》（GB50011-2010）（2016年版）表6.4.5-1的剪力墻，要在底部加強部位和其相鄰的上一層設置約束邊緣構件。

2、部分框支剪力墻結構，要在底部加強部位和其相鄰的上一層設置約束邊緣構件。

除了按照上面的要求設置約束邊緣構件的部位之外，其他剪力墻的端部及大洞口的兩側，設置構造邊緣構件。

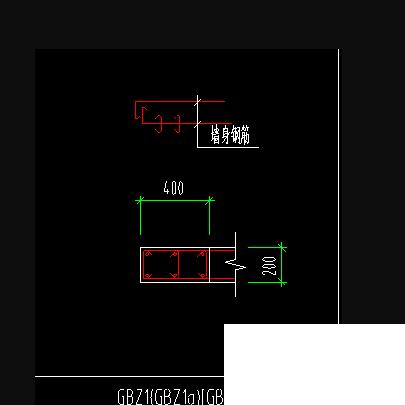

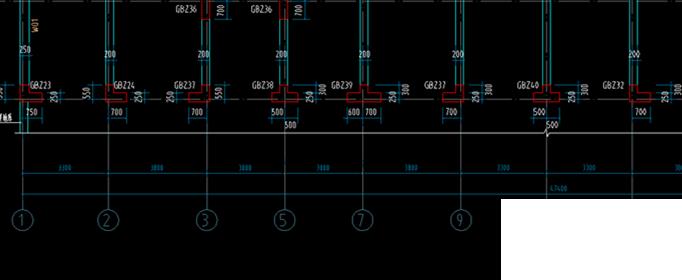

在結構施工圖紙中，約束邊緣構件用YBZ表示，而構造邊緣構件用GBZ表示。并且兩者的標注方式也有所不同：約束邊緣構件除了要標注邊緣構件本身的尺寸外，還要標注其相鄰部分即箍筋加強區域的尺寸（Lc1）；而構造邊緣構件只需要標注其本身尺寸即可。
