EPFL 研究人員開發了一種新方法，他們相信這種方法可以使未來的電子設備更加節能。該團隊表示，激子是電子吸收光時形成的準粒子。這些粒子有可能徹底改變電路的構建塊。

該團隊一直在研究激子的特性，以設計更節能的電子系統，并找到了一種在半導體中移動時更好地控制它們的方法。準粒子是一種暫時現象，由固體物質中兩個粒子之間的相互作用引起。當電子吸收光子并移動到更高的能量狀態時，會產生激子，并在其先前的能量狀態下留下一個空穴。

電子和電子空穴通過吸引力結合在一起，兩者一起形成所謂的激子。當電子落回空穴時，它會發射一個光子，激子不復存在。去年，該團隊能夠制造出在室溫下依靠激子而不是電子運行的晶體管。

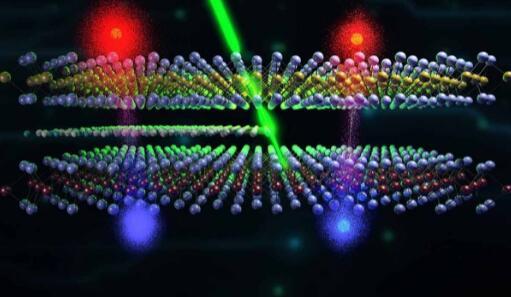

為了使激子持續更長時間，科學家將兩種不同的二維材料相互疊加。材料為二硒化鎢和二硒化物。所創建的材料具有閃閃發光的紋理，影響了準粒子的分布方式。在材料中，激子傾向于在特定位置聚集在一起并阻止電流流動。

為了防止這次發生這種情況，該團隊添加了一個六邊形氮化硼中間層，讓他們更清楚地看到激子及其能級。該小組還想出了如何極化激子電流，以便準粒子最終可以用于編碼數據。該團隊表示，這為未來在納米級編碼和數據處理方面的更多應用打開了大門。
