世界各地的研究人員目前正致力于創造具有許多嵌入式功能的非常小的納米機器人，包括復雜的電子電路、傳感器、天線和光伏?？茖W(xué)家必須使用這種小型機器人執行的最復雜的技術之一是將它們?cè)O(shè)計為通過彎曲移動?？的螤柎髮W(xué)團隊已經能夠創造出微米尺寸的形狀記憶執行器，使原子級薄的二維材料能夠?qū)⒆陨碚郫B成 3D 配置。

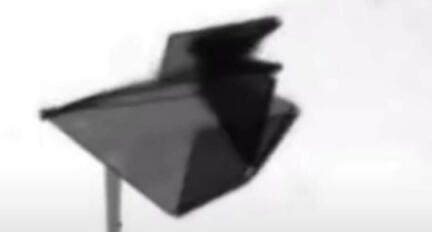

在折疊過程需要電壓的短顛簸，并且一旦該材料彎曲，它擁有即使電壓被移除其形狀。康奈爾大學的團隊創建了一個演示，將扁平材料折疊成團隊所說的世界上最小的自折疊折紙鳥?？的螤柎髮W(xué)物理學教授 Itai Cohen 說，目標是擁有搭載大腦的微型機器人。

研究人員想要?jiǎng)?chuàng)造出帶有由互補金屬氧化物半導體晶體管驅動的附屬物的機器人，它本質上是一個機器人上的計算機芯片，邊長為 100 微米?？贫髟O(shè)想了一個未來，一百萬個制造的微型機器人可以從晶片上釋放出來并折疊成形狀并執行特定任務，包括組裝成更復雜結構的能力。

Cohen 說，最具挑戰性的部分是制造對 CMOS 電路做出響應的材料。最復雜的任務是康奈爾大學的研究人員用電壓驅動的形狀記憶執行器完成的任務。致動器可以以小于微米的曲率半徑彎曲，這是任何電壓驅動致動器的最高曲率數量級。

最小曲率至關重要，因?yàn)樵谖⑿蜋C(jī)器人制造中，機器人的尺寸決定了各種附屬物的控制程度;彎曲越緊，折疊越小，機器人的整體占地面積越小。這些機器人由納米薄的鉑層制成，頂部有鈦或二氧化鈦薄膜。它們還具有位于這些層頂部的剛性二氧化硅玻璃面板。當施加負電壓時，機器人展開到原始狀態。
