工具/原料

電腦

UG12.0軟件

方法/步驟

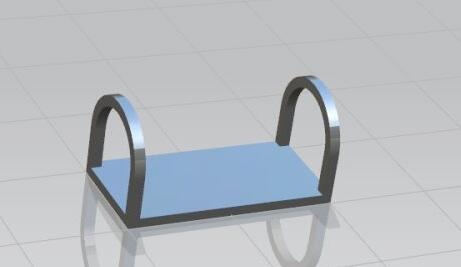

如下圖所示，

打開UG12.0軟件，新建一空白的模型文件，

另存為：

執行【菜單——插入——設計特征——長方體】，

指定點：坐標原點，

設置尺寸：100x200x10，

點擊確定，

點擊工具欄中的邊倒圓命令，

設置半徑R50，

點擊實體中的邊線，點擊確定。

點擊工具欄中的抽殼命令，

設置厚度為10，點擊圓弧側面，

點擊確定，

重新激活抽殼命令，

厚度還是10，點擊四個平面，

點擊確定，

隱藏基準坐標系，顯示設置為著色，

調出真實著色編輯器，設置全局材料鉻，

至此，

這個簡單的實體就建模完成，本次練習結束。
