工具/原料

電腦

SolidWorks軟件

方法/步驟

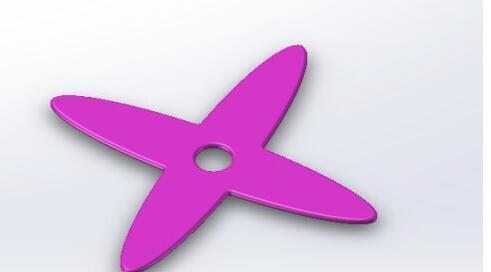

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活橢圓命令，畫一個橢圓，長半徑50，短半徑10，

激活圓命令，以原點為圓心畫一個圓，直徑ø10，

點擊退出草圖。

設置拉伸距離為2，

回車，完成并結束本次拉伸操作。

點擊工具欄中的圓周陣列命令，

要陣列的特征選擇拉伸特征，

設置數量2，角度90，選擇內孔邊線，

回車，完成并結束本次圓周陣列操作。

點擊圓角命令，設置半徑R1，

ctrl+a，選中實體的所有邊線，

回車，完成并結束本次圓角操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——零件”，

然后在對話框的顏色區域點擊粉紅色指定給實體，

至此，

這簡單實體的建模操作就演示完成，本次練習結束。
