工具/原料

電腦

SolidWorks軟件

方法/步驟

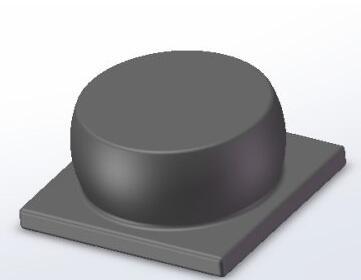

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活矩形命令，畫一個正方形，邊長100，邊距離原點50，

點擊退出草圖。

設置拉伸距離為10，

回車，完成并結束本次拉伸操作。

執行【旋轉凸臺/基體——前視基準面】，進入到草圖環境，

激活圓命令，畫一個圓，

激活直線命令，以原點為起點畫兩橫一豎三條線段，

激活裁剪命令，裁剪圓弧，

添加幾何關系，相等，水平，平行，

激活智能尺寸命令，標注半徑R45，

點擊退出草圖。

選擇豎直線段為旋轉軸，回車，

完成并結束本次旋轉操作。

點擊工具欄中的圓角命令，

設置半徑R2，ctrl+a，選中實體的所有邊線

回車，完成并結束本次圓角操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——零件”，

然后在右邊的外觀中找到“無光澤橡膠”指定給實體，

至此，

這簡單實體的建模操作就演示完成，本次練習結束。
