今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百五十八簡單實體的文章,現在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百五十八簡單實體,希望對各位小伙伴們有所幫助。

工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活矩形命令，畫一個正方形，邊長100，

點擊退出草圖。

設置拉伸距離為30，

回車，完成并結束本次拉伸操作。

點擊工具欄中的抽殼命令，

設置厚度為5，點擊實體平面，

回車，完成并結束本次抽殼操作。

執行【拉伸凸臺/基體——實體平面】，進入到草圖環境，

激活圓命令，畫兩個圓，

添加幾何關系，相切，相等，

激活智能標注：直徑ø30，圓心距離邊50，

點擊退出草圖，

點擊退出草圖。

設置拉伸距離為20，不勾選“合并結束”，

回車，完成并結束本次拉伸操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——零件”，

然后在右邊的外觀中找到“拋光鋼”指定給實體，

再重復指定顏色給兩個圓柱

至此，

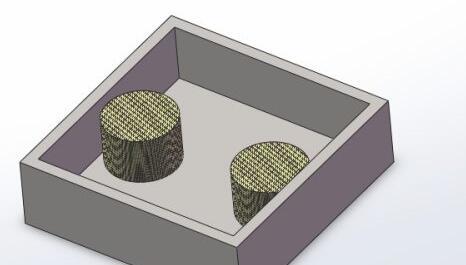

這簡單實體的建模操作就演示完成，本次練習結束。
