工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執(zhí)行【旋轉凸臺/基體——上視基準面】，進入到草圖環(huán)境，

激活中心線命令，以原點為起點，向上畫一個豎直線段，

激活圓命令，在豎直線段的右邊畫一個圓，直徑ø20，圓心距離原點縱向為0

激活矩形命令，畫一個矩形，與圓相交，

激活裁剪命令，裁剪矩形和圓，

激活智能尺寸命令，標注尺寸：矩形上邊距離原點5，左邊長10，左邊距離原點和圓心都是15

點擊退出草圖。

自動以中心線為旋轉軸，

回車，完成并結束本次旋轉操作。

點擊圓角命令，設置半徑R2，

ctrl+a，選中實體的所有邊線，

回車，完成并結束本次圓角操作。

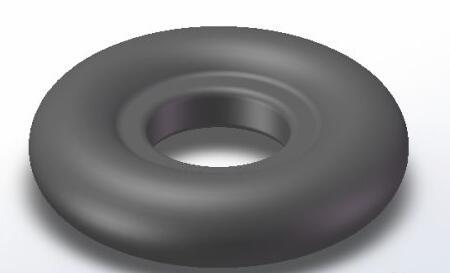

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——零件”，

然后在右邊的外觀中找到“無光澤橡膠”指定給實體，

至此，

這簡單實體的建模操作就演示完成，本次練習結束。
