工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活多邊形命令，畫一個正三角形，內切圓直徑ø50，

點擊退出草圖。

設置距離為10，

回車，完成并結束本次拉伸操作。

執行【旋轉凸臺/基體——前視基準面】，進入到草圖環境，

激活直線命令，以原點為起點，畫一個直角梯形，

激活只能尺寸命令，標注尺寸：高度50，高度20，寬度15，

點擊退出草圖。

選擇旋轉軸，

回車，完成并結束本次旋轉操作。

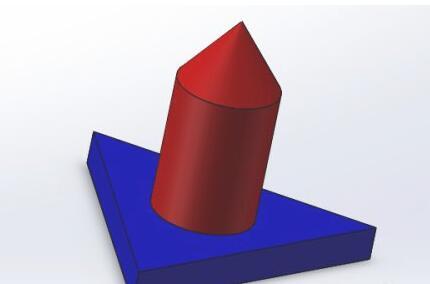

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——特征”，

然后在顏色對話框中指定藍色給拉伸特征，指定紅色給旋轉特征，

至此，

這簡單實體的建模操作就演示完成，本次練習結束。
