工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活矩形命令，以原點為起點畫一個正方形，

激活智能尺寸命令，標注邊長100

點擊退出草圖。

回到對話框，

設置拉伸高度為100，

回車，完成并結束本次拉伸操作。

點擊工具欄中的抽殼命令，

設置參數距離為20，

點擊實體的四個平面，

回車，完成并結束本次抽殼操作。

重新激活抽殼命令，

設置參數距離為5，

點擊實體兩個平面，回車，完成并結束本次抽殼操作。

SolidWorks三維建模訓練一百三十七拉伸抽殼

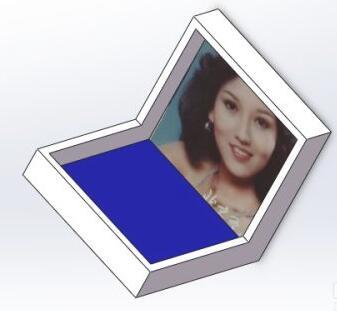

點擊實體平面，在臨時工具欄中點擊“面”，

然后一個平面指定藍色，一個平面指定圖片，

至此，

這個簡單三維實體就建模完成，

本次訓練結束。
