今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百三十六簡單臺階球的文章,現在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百三十六簡單臺階球,希望對各位小伙伴們有所幫助。

工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【旋轉凸臺/基體——前視基準面】，進入到草圖環境，

激活圓命令，以原點為圓心畫一個半徑R100的圓，

激活直線命令，連接圓的上下端點，

激活裁剪命令，裁剪豎直線段的左邊半圓，

點擊退出草圖、

回到旋轉對話框，選擇豎直線段為旋轉軸，

回車，完成并結束本次旋轉操作。

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活矩形命令，畫一個正方形，

激活智能尺寸命令，標注邊長100，邊距離原點都是50

點擊退出草圖。

回到對話框，設置距離為10，調整方向，

回車，完成并結束本次拉伸操作。

執行【拉伸凸臺/基體——實體平面】，進入到草圖環境，

激活等距實體命令，向外等距偏移10，

點擊√，完成并結束本次等距實體操作，

點擊退出草圖。

回到對話框，調整方向，設置距離默認10，

回車，完成并結束本次拉伸操作。

隱藏原點，點擊實體中上色的特征，在彈出的臨時工具欄中點擊“外觀——特征”，

然后在最底下的拉伸特征指定粉紅色，中間拉伸特征指定網格效果，最上面的球指定為“藍發光二極管”，

至此，

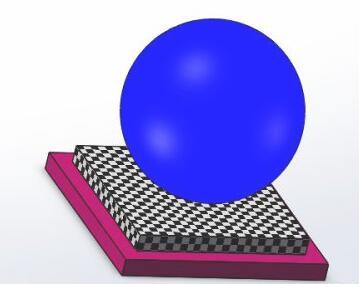

這簡單實體的建模操作就演示完成，本次練習結束。

相信通過教你SolidWorks三維建模訓練第一百三十六簡單臺階球這篇文章能幫到你，在和好朋友分享的時候，也歡迎感興趣小伙伴們一起來探討。
