工具/原料

電腦

proe軟件

方法/步驟

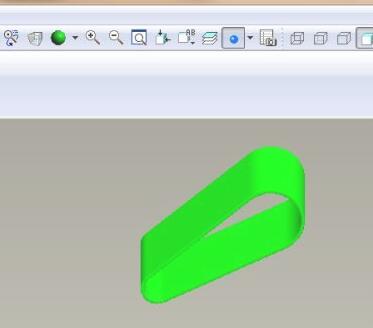

如下圖示，

打開Proe軟件，新建一缺省的實體零件

執行【拉伸——放置——定義——front面——草繪】，進入草繪環境。

激活圓命令，畫兩個圓，

激活相切線命令，畫兩個相切線段，

激活刪除段命令，刪除里面的圓弧和線段，

雙擊修改尺寸：直徑100，直徑50，圓心距200，

點擊√，完成并退出草繪。

設置雙向拉伸高度為150

設置加厚草繪，

回車，完成完成并結束本次拉伸操作。

點擊工具欄中的倒圓角命令，設置半徑R1，

點擊實體四條邊線，回車，完成并結束本次倒圓角操作。

隱藏所有的基準，

給實體指定綠色效果，

至此，

這個帶子模型就創建完成，本次訓練結束。
