電子應用程序的開發可以采用許多新形式，包括可折疊和可穿戴的顯示器，以監控人體健康并充當醫療機器人。此類設備依靠有機發光二極管(OLED)進行優化。然而，由于其在常規電子格式中的受限使用，開發具有高機械柔韌性的半導體材料仍然具有挑戰性。在關于科學進步的新報告中，崔敏佑和大韓民國電子工程與材料科學團隊的科學家們開發了一種可穿戴的全彩色OLED顯示器，該顯示器使用基于二維(2-D)材料的背板晶體管。他們?cè)诒“迳显O(shè)計了一個18×18的薄膜晶體管陣列將二硫化鉬(MoS 2)膜轉移到氧化鋁(Al 2 O 3)/ 聚對苯二甲酸乙二醇酯(PET)表面。崔等。然后在設備表面上沉積紅色，綠色和藍色OLED像素，并觀察到2-D材料具有出色的機械和電氣性能。該表面可以驅動電路以控制OLED像素以形成超薄的可穿戴設備。

科學家和工程師必須在可穿戴電子領域進行大量研究，以開發專注于柔性設備和超薄基板的智能電子系統。此類材料的固有局限性促使人們使用替代性半導體材料(例如MoS 2)以包含在具有相對較高性能的薄膜晶體管(TFT)和邏輯電路中。這些材料被稱為過渡金屬二鹵化物，它們?yōu)榭纱┐麟娮釉O(shè)備的底板電路提供獨特的電，光和機械性能。研究人員最近開發了MoS 2具有復雜的紅色，綠色和藍色(RGB)顏色的晶體管是實際顯示器的基本要求。在這項工作中，Choi等。他開發了一種大面積的MoS 2 TFT陣列，可在2英寸RGB OLED中工作324個像素，其中全色顯示器顯示了有源矩陣配置。RGB OLED由不同的光電特性制成，因此該團隊設計了背板TFT來控制每個彩色像素。實驗裝置有望作為可穿戴顯示器，并在人體皮膚上穩定發揮功能，而不會產生不良影響。該團隊在當前工作中采用了異質材料設計來形成光電器件。

大面積有源矩陣OLED(AMOLED)顯示器

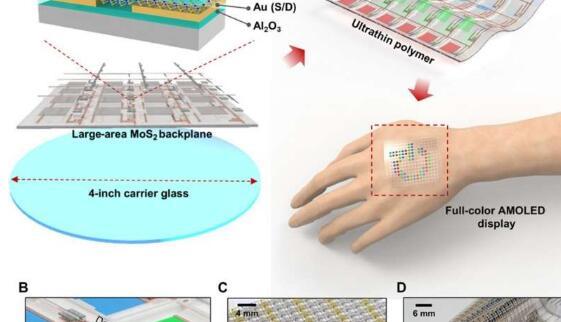

該團隊通過一系列過程設計了帶有MoS 2背板的大面積有源矩陣OLED(AMOLED)顯示器。他們首先在MoS 2薄膜上形成了一個薄膜晶體管(TFT)陣列，然后將RGB OLED沉積在TFT的漏極上，并將顯示器從載體上剝離下來，以將其轉移到人的手(目標)上。 。在此過程中，他們通過金屬有機化學氣相沉積(MOCVD)在4英寸SiO 2 / Si晶片上合成了MoS 2雙層膜。然后，他們使用原子層沉積法用氧化鋁涂覆聚對苯二甲酸乙二醇酯(PET)基材，并從SiO 2轉移MoS 2膜/ Si晶片至此PET基板，以生產具有驅動背板配置的MoS 2晶體管陣列。所得的結構是獨特的，并用氧化鋁封裝以改善金屬接觸和載流子遷移率。全色AMOLED顯示器均勻地控制RGB OLED像素，其中每個像素都連接到數據和掃描線，并且整個顯示電路均采用有源矩陣設計。崔等。根據晶體管的漏極和柵極信號控制像素電流，以改變OLED的亮度。然后，他們可以將超薄顯示器從載體玻璃基板轉變?yōu)榍?，而不?huì)降低設備質量。

穩定的顯示應用

該團隊檢查了電流-電壓輸出曲線，以確定TFT的漏極特性，以說明漏極電流(I DS)與偏置電壓(V DS和V GS)之間的關系。MOCVD生長的MoS 2膜的均勻性可實現高度均勻性，以實現穩定的顯示應用。器件特性在所有樣品中均保持一致，從而允許單個像素在全色AMOLED中運行，而效率并未降低。該團隊測量了藍色，綠色和紅色OLED在460、530和650 nm處的最高發光度。

在+10伏的??重復柵極脈沖偏置下，盡管響應時間受到測量系統的限制，但延遲時間卻很短，OLED在開和關狀態之間呈現出快速過渡。在截止?fàn)顟B(tài)期間不會發生柵極調制，并且像素狀態保持穩定，從而為T(mén)FT提供了有效的防漏操作。在導通狀態期間，像素電流還會隨著柵極偏壓(V G)的增加而急劇增加，從而跨RGB OLED達到5伏的閾值電壓。

概念驗證—可穿戴電子設備

該團隊確認了使用晶體管的各個RGB像素的性能，并將18 x 18陣列(324像素)集成到了晶體管底板電路的數據線和柵極線上，從而形成了全色AMOLED顯示器。他們通過矩陣線控制每個像素，并在OLED顯示器的每個像素中保持一致的發光。由于對柵極和數據信號的穩定控制，RGB OLED像素顯示出一致且均勻的亮度。崔等。通過外部驅動電路依次驅動RGB像素陣列，該外部驅動電路配置為代表字符“ R”，“ G”和“ B”的商用帶狀像素結構。

超薄設備的低剛度可防止在將其轉移到人手后發生明顯的機械變形反射時，光學和電學性能下降?；陔娏?電壓特性(IV)，在皮膚收縮或皮膚拉伸運動期間，電流水平不變，并且在有源矩陣顯示操作期間，導通狀態也沒有波動。盡管設備的穩定性仍在開發中，但該團隊的目標是進行進一步的工程設計，以改進MoS 2膜的實際應用，使其成為可穿戴的全色AMOLED顯示器。

這樣，Minwoo Choi及其同事使用基于MoS 2的背板TFT 開發了具有18 x 18陣列的薄型(2英寸)可穿戴全色AMOLED 顯示器。他們直接在雙層MoS 2上構建晶體管陣列用MOCVD法生長的薄膜，并觀察到高的載流子遷移率和開/關比。該團隊通過施加4至9伏之間的柵極電壓來控制RGB OLED像素的發光。他們使用超薄塑料基板(PET)與2-D半導體材料相結合，直接制造OLED，以實現出色的電氣，光學和機械性能。除了現有的常規和剛性有機材料外，還可以改進此實驗系統，以集成到可穿戴和電子設備中。
