它被稱為CMX940，它針對包括PMR(專用移動無線電)，數據調制解調器和海上無線電在內的無線系統。

該公司表示：“ CML實現了具有可配置參考路徑的雙環路架構，該參考路徑由單獨的PLL和VCO組成，用于最大程度地減小近相噪聲并減輕整數和分?jǐn)?shù)邊界雜散。”“管理相位噪聲和雜散性能對于滿足包括ETSI在內的國際標準，對窄帶系統強制執行的無線電標準(例如EN 300 113和EN 300 086)至關重要。”

內部VCO工作在2.72 – 4.08GHz，或者外部100MHz – 2GHz VCO。

為了優化每個應用的環路響應，鎖相環(PLL)需要外部環路濾波器組件。

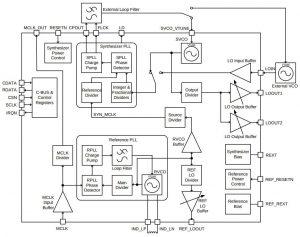

PLL參考時鐘來自另一個PLL(見圖)，該P(yáng)LL將600MHz – 1.2GHz固定頻率VCO('RVCO')與片上環路濾波器組件集成在一起，并且僅需一個外部VCO調諧電感器。它需要一個外部10MHz – 40MHz主參考時鐘。

CML說：“創新技術已用于提供一種乘以主參考頻率的異常低噪聲的方法。”“該乘法器與級聯的PLL源和參考分頻器結合使用時，用戶可以選擇避免整數邊界雜散。”

在500MHz的載波頻率下，在12.5kHz偏移下典型的相位噪聲為-124dBc / Hz，雜散結果優于-75dBc。

該合成器包括鎖定檢測，快速鎖定功能和自動校準。

有一個可編程的合成器VCO輸出分頻器和具有線性增益控制的雙可變?cè)鲆孑敵鼍彌_器，旨在為系統內的Rx和Tx路徑提供本地振蕩器頻率源。
