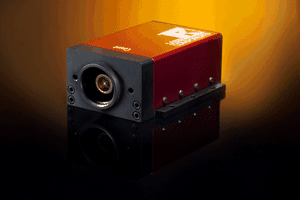

研究人員已經開發出了第一款基于新一代圖像傳感器技術的百萬像素光子計數相機，該技術使用了單光子雪崩二極管(SPAD)。新相機可以以前所未有的速度檢測光的單個光子，這種能力可以促進需要快速采集3D圖像的應用，例如增強現實和自動駕駛汽車的LiDAR系統。

École的高級量子建筑實驗室(AQUALab)的Edoardo Charbon說：“由于其高分辨率和測量深度的能力，這種新型相機可以使虛擬現實更加逼真，并讓您以更加無縫的方式與增強現實信息進行交互。”瑞士洛桑聯邦理工學院(EPFL)。Charbon提出了新相機的構想，并且是設計圖像傳感器的AQUALab的創始人和負責人。

在光學協會(OSA)的高影響力研究期刊中，研究人員描述了他們?nèi)绾沃圃斐鲇惺芬詠?lái)設計的最小的SPAD像素之一，如何在保持速度和定時精度的同時將每個像素的功耗降低到1毫瓦以下。新相機可以每秒捕獲24,000幀圖像。為了進行比較，每秒30幀是用于錄制電視視頻的標準速率。

第一作者Kazuhiro說：“在運輸應用中，這種新型相機可以通過在車輛上使用多個低功率LiDAR設備，從而提供快速，高分辨率的3D視圖，從而幫助實現前所未有的自治性和安全性。”日本佳能公司的森本。“在更遙遠的未來，量子通信，傳感和計算都將受益于具有數百萬像素分辨率的光子計數相機。”

新型傳感器

在不到20年的時間里，SPAD傳感器已經從新穎性發展到大多數智能手機相機和許多家用設備中的標準版本。這項技術的成功源于以下事實：SPAD傳感器在檢測單個光子并將其轉換為存儲在數字存儲器中的電信號方面非常高效?？梢酝ㄟ^構建每個包含SPAD的像素陣列來創建大幅面相機。

在這項新工作中，研究人員在EPFL的AQUALab上進行了15年的SPAD研究，以創建一種利用SPAD技術進行高級成像的超快高分辨率相機。新的相機檢測單光子，并將其轉換為電信號，其記錄速度約為每秒1.5億次?？梢詫?duì)每個SPAD傳感器進行精細控制，以允許光在短于3.8納秒的時間內，大約為四分之一秒。這種快速的“快門速度”可以捕獲極快的運動，或用于增加所獲取圖像的動態范圍(最暗和最亮色調之間的差異)。

研究人員創建了一個非常小的SPAD像素，并通過使用一種反饋機制來降低功耗，該反饋機制幾乎立即消除了由光子檢測觸發的電子雪崩。這改善了像素的整體性能和可靠性。他們還使用增強的布局技術將SPAD傳感器包裝得更緊密，從而提高了檢測區域的密度，并使一百萬像素的攝像機成為可能。

然后，研究人員應用了復雜的集成電路設計技術，以在大型像素陣列上創建極其均勻的快速電信號分布。他們表明，快門速度在百萬像素上僅變化了3%，這表明可以使用現有的批量生產技術來制造這種傳感器。

高速3D成像

相機的速度使得可以非常精確地測量光子撞擊傳感器的時間。此信息可用于計算單個光子從光源到相機的距離所花費的時間，即飛行時間。將飛行時間信息與同時捕獲一百萬個像素的能力相結合，可以實現3D圖像的超高速重建。

研究人員使用新相機確定了從激光源發出并被目標反射的光子的飛行時間。他們還捕獲了其他成像技術難以測量的復雜場景，例如通過部分透明的窗口查看的物體，并且他們使用相機獲取了具有空前動態范圍的常規圖像。將來，他們計劃進一步改善攝像機的性能和定時分辨率，并進一步縮小組件的尺寸，使其在各種應用中更加實用。
